产品品牌:千柏科技;
产品类型:钻机;
产品类型:GYQ-200、GYQ-200A、GYQ-200B。
131-7966-3014
产品 · 参数
|
参数机型 | GYQ-200 | GYQ-200A | GYQ-200B |
基本参数 |
钻进深度 | 200m | 200m | 260m |
钻孔倾角 | 0-360° | 0-360° | 0-360° | |
钻机外形尺寸 | 1980×780×1480mm | 1980×780×1500mm | 2080×780×1650mm | |
钻机重量(不包括动力) | 800kg | 900kg | 950kg | |
回转器 |
钻杆夹持方式 | 球卡式 | 液压卡盘式 | 液压卡盘式 |
立轴转速配Y160L-4电动机 |
功率15kw 转速1460rpm |
功率15kw 转速1460rpm |
功率18.5kw 转速1470rpm |
|
正转速度 | 55;96;152;210;262;455;718;990rpm | 55;96;152;210;262;455;718;990rpm | 55;96;152;210;262;455;718;990rpm | |
反转速度 | 44;206rpm | 44;206rpm | 44;206rpm | |
立轴行程 | 500mm | 500mm | 500mm | |
立轴最大扭矩 | 2500N·m | 2500N·m | 3200N·m | |
立轴最大起拔力 | 49KN | 49KN | 72KN | |
立轴最大加压力 | 36KN | 36KN | 54KN | |
立轴通孔直径 | Ф63mm | Ф63mm | Ф93mm | |
卷扬机 |
最大起重能力 (低速单绳) |
25KN | 25KN | 25KN |
卷筒转速 | 34;59;94;129rpm | 34;59;94;129rpm | 34;59;94;129rpm | |
钢丝绳提升速度 (单绳单层) |
0.38;0.66;1.05;1.44m/s | 0.38;0.66;1.05;1.44m/s | 0.38;0.66;1.05;1.44m/s | |
钢丝绳规格 | ф12.5mm | ф12.5mm | ф12.5mm | |
卷筒容绳量 | 30m | 30m | 30m | |
移动装置 |
移动油缸行程 | 465mm | 465mm | 465mm |
钻机离开孔口距离 | 330mm | 330mm | 330mm | |
动力配置 |
Y160L-4电动机 |
功率15KW 转速1460r/min |
功率15KW 转速1460r/min |
功率18.5K 转速1470r/min |
L28柴油机 |
功率20KW 转速2200r/min |
功率20KW 转速2200r/min |
功率20KW 转速2200r/min |
介绍 · 特点

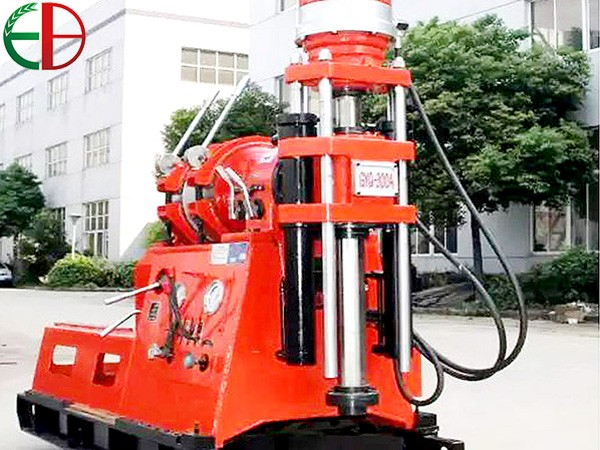

GYQ-200、GYQ-200A、GYQ-200B三种钻机都适用于工业和民用建筑以及公路、铁路、桥基、坝址、水利、水井、探矿等工程地质勘察工作,浅层石油和天然气开采, 矿山坑道通风、排水,以及大口径的基桩孔施工等。根据地层的不同,可选用金刚石、硬质合金、螺旋等钻头进行钻孔。该机型具有结构紧凑,重量轻,体积小,可拆性好等优点。该两种钻机是适应新型市场需求的理想设备之一。
选择了较合理的转速范围,转速级数有八级,集中变速,相互自锁,低速扭矩大,使用范围广。既适用于工程地质勘察,又适用于金刚石岩芯钻探。
钻机具有两档反转速度,便于安全地处理故障。
回转器卡盘采用手动球卡式卡盘和自动定心液压卡盘两种形式供用户选择。
GYQ-200型为手动球卡式,夹紧可靠,不伤主动钻杆,可实行不停车倒杆。
GYQ-200A和GYQ-200B型为液压卡盘式,可以夹六方主动钻杆或圆钻杆。

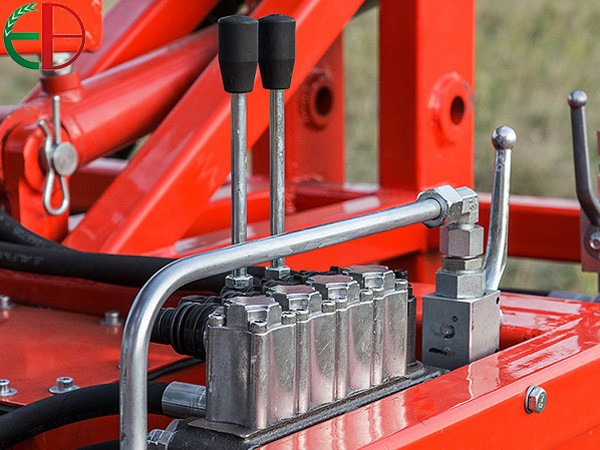

配有足够仪表,有利于掌握孔内情况,操纵手柄较少,布局较合理,操纵灵活可靠。
采用了双片常闭磨擦离合器,开闭灵活,调整与使用方便。
GYQ-200B型钻机立轴通孔大,达到ф93mm,可以使用ф89三重钻杆进行旋喷作业。
装有前后移动油缸,回转器向后移动465毫米,对起下钻具带来了很多方便。
钻机重量轻,结构紧凑,拆装方便,能适用于丘陵或山区的钻探工作。

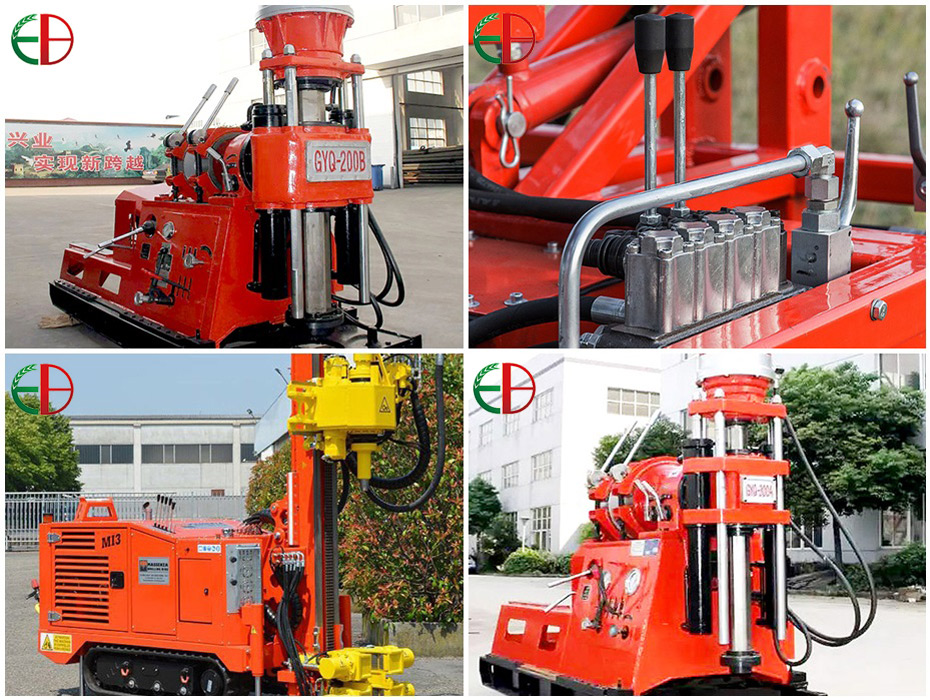

产品 · 展示
