球磨机衬板按使用部位一般分为五类：筒体衬板、磨头衬板、隔板、磨篦板、人孔衬板和专用衬板。

衬板材质已从早期的高锰钢、镍硬铸铁、普通白口铸铁等发展到今天的几个系列数百个品种，主要是合金钢、高低铬铸铁、等温淬火球墨铸铁等材质。

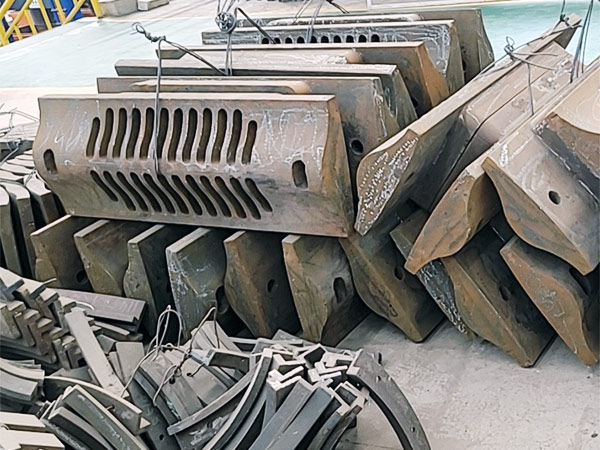

球磨机衬板 (1)

在双介质淬火中，合金钢衬板具有科学合理的合金元素配方，使衬板具有良好的物理和化学性能。硬度在HRC45-55以上，冲击韧性值在25J以上，使用寿命是高锰钢的2倍以上。能够承受巨大的冲击力。工作时衬板表面形状能长期保持，保证磨机产量提高5%以上。

衬板淬火过程中，采用热稳定性好的专用双介质淬火剂为介质，使产品达到高强度、高硬度、高韧性的结合，满足耐磨的技术要求

经过先进的双介质淬火工艺，具有淬火硬度高、韧性值高的特点，使衬板具有良好的耐磨性。与高锰钢衬板相比，中合金双介质淬火中合金钢球磨机衬板表现出了优异的性价比。可适应矿山湿磨、干磨、混合磨矿等。

Model	Rotating speed of cylinder（r/min）	Ball load（t）	Feed size（mm）	Discharge size（mm）	output（t/h）	Motor Power（kw）	Machine weight（T）
900×1800	38	1.5	≤20	0.075-0.89	0.65-2	18.5	3.6
900×3000	38	2.7	≤20	0.075-0.89	1.1-3.5	22	4.6
1200×2400	32	3.8	≤25	0.075-0.6	1.5-4.8	45	12.5
1200×3000	32	5	≤25	0.074-0.4	1.6-5	45	12.8
1200×4500	32	7	≤25	0.074-0.4	1.6.5.8	55	13.8
1500×3000	27	8	≤25	0.074-0.4	2-5	90	17
1500×4500	27	14	≤25	0.074-0.4	3-6	110	21
1500×5700	27	15	≤25	0.074-0.4	3.5-8	132	24.7
1830×3000	24	11	≤25	0.074-0.4	4-10	180	28
1830×6400	24	23	≤25	0.074-0.4	6.5-15	210	34
1830×7000	24	25	≤25	0.074-0.4	7.5-17	245	36
2200×5500	21	30	≤25	0.074-0.4	10.22	370	48.5
2200×6500	21	31	≤25	0.074-0.4	14-26	380	52.8
2200×7500	21	33	≤25	0.074-0.4	16-29	380	56
2400×7000	21	34.5	≤25	0.074-0.4	18-32	400	62.8
2400×8000	20.4	36	≤25	0.06-0.08	18-36	410	81.2
2700×3600	18	37	≤25	＜0.08	50	410	77.5

球磨机衬板国内高锰钢逐渐被中合金钢衬板取代，但随着中合金钢衬板在球磨机衬板中的不断应用，已逐渐取代锰钢等衬板成为球磨机衬板的主流。

衬板不仅保护筒体，而且对研磨体的运动也有影响，为了满足各种工况（破碎或细磨）的要求，衬板的形状也不同。当以粉碎为主时，要求衬板具有较强的推动研磨体的能力，同时衬板应具有良好的抗冲击能力。当以精磨为主时，衬板的凸出量相对较小。推动作用弱、冲击小、研磨作用强，这就要求衬板具有良好的耐磨性。

我们常年为工厂提供优质备件。只要您能提供加工图纸（样品），我们就可以生产！！！
